铁心形式

心柱—圆形、椭圆形、长圆形、矩形。
变压器的成本理论上说片的成本等于线的成本则变压器的材料成本最低。圆形线圈用线最少，矩形铁心用片最少（铁心的中心距最小），这就要看它们的价格比。目前广泛采用长圆形，特别是铝线变压器。
从变压器的抗短路能力来看，最好是圆形，其次是椭圆形，再次是长圆形，最差是矩形。
心柱—圆形、椭圆形、长圆形、矩形。
变压器的成本理论上说片的成本等于线的成本则变压器的材料成本最低。圆形线圈用线最少，矩形铁心用片最少（铁心的中心距最小），这就要看它们的价格比。目前广泛采用长圆形，特别是铝线变压器。
从变压器的抗短路能力来看，最好是圆形，其次是椭圆形，再次是长圆形，最差是矩形。
铁轭—圆轭、D形轭、大轭。大型变压器还有用混合轭。
圆轭用料最多，D形轭可省3%的料，但垫块不容易压到内线圈。大轭是在心柱用高磁密（省线材）在铁轭用比较低的磁密以保铁损合格。
接缝—两接缝、三接缝、四接缝、五接缝等
油浸变压器普遍使用三接缝，干式变压器多用五接缝，以降低声级。 铁心截面优化程序 沈变所设计手册上的铁心直径的尾数取0或5。1990年代的节材设计运动，一些厂家自编铁心截面优化程序直径以1进位，现已被广泛使用。

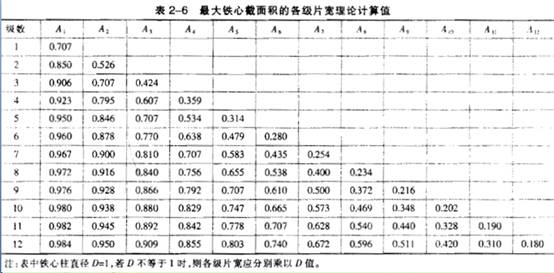

但铁心直径与窗高多数仍按老规矩尾数取0或5。 铁心截面的级数多少影响到铁心的填充系数，但要考虑到制造成本。级数确定后可应用优化程序确定最大截面。最大截面的各级片宽的理论值见下表：

上表没有考虑实际结构的要求，如铁心夹紧力对最小片宽的要求、片宽尾数应取0或5、是否要留出拉板位置等。也就是说，要给出铁心厚度的限制。

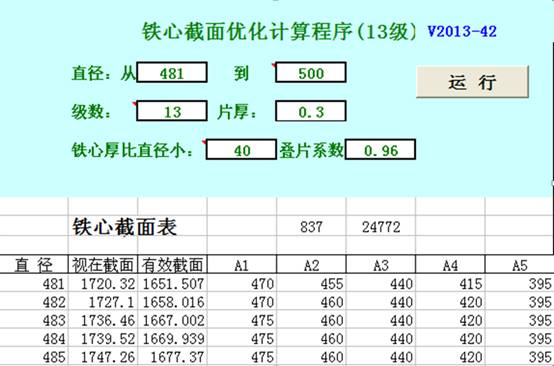

程序计算步骤：


1 输入数据
2 初设首级片宽
3 末级片宽
4 计算各级片宽
5 计算各级片厚和片数
  5.1 计算各级片数
  5.2 按片数计算各级片厚
6 计算总叠厚
7 计算铁心截面积
8 最大截面优化计算
9 对角线偏差校核         铁心绘图程序

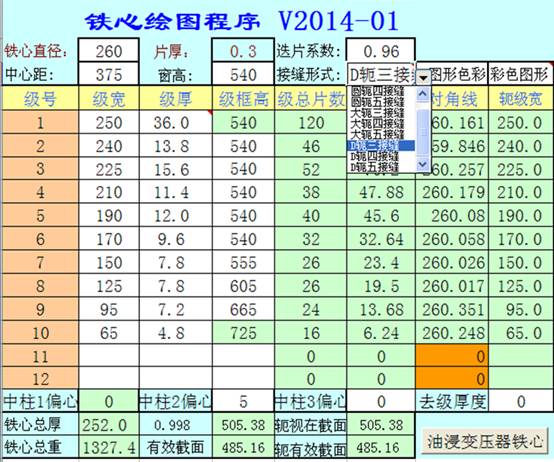

铁心绘图程序
本程序可绘制各种铁心形式的图形，自动计算各级片的厚度和片数，避免手工计算的差错。
铁心绘图分两部进行，首先程序生成.SCR脚本文件，然后：
1）在启动AutoCAD，打开图框文件，如：本文件夹提供的A3-1；
2）在左下角命令处输入SCR，浏览打开的文件夹，
3）选中.SCR 绘图文件，即可绘出铁心图。

点击下载：
