配电变压器有载调压节能改造效益分析
“调压降损法”是配电网节能降损的基本方法之一。调压降损就是根据各线路在不同负荷状态下固定损耗所占的比重和线路末端用电设备电压允许波动范围,在确保电压质量和对用电设备无损害的情况下,对线路运行电压进行调整以达到降损的目的。
下面以1S11-200/10配电变压器为例,通过两种方法分析计算调压降损效果。
一、通过经验公式推算
根据国家电网公司河南省电力公式技能培训中心南阳校区戴泌主编的《农网低压降损培训教材》一书给出的公式,可知,10kV配电网的线损与运行电压的关系:

配电网的总损耗与运行电压的平方成正比,合理调整配电网的运行电压值是可以降低配电网的线路损耗的。
对于10kV配电网,特别是农村配电网,多数线路、多数季节和占80%以上的时段是处于轻负荷高电压运行状态,加上配电变压器台数多、容量小且负载率低,有的线路上还有不少高耗能变压器在运行,变压器的固定损耗在总损耗中所占比例较大,平均约占总损耗的70%,适当降低配电网的运行电压就能够降低配电网损耗。

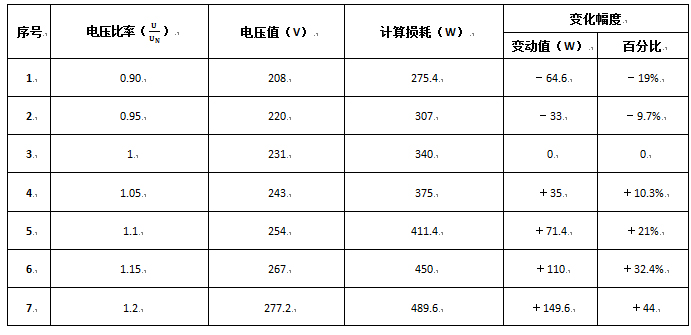

S11-200/10配电变压器国标损耗值为340W,配电网运行状态231V(标准设计时低压侧的额定电压)时的各项参数为基数1,对电压高、低时进行对比计算如下表:
由此可见:以231V为基数,电压波动范围为±5%即电压波动在220V243V时,如果能够始终保持在民用电器设备的额定工作电压状态—即220V,可降损20%
二、根据运行电压计算变压器固定损耗

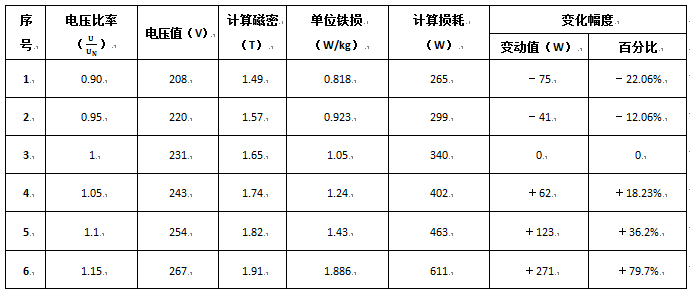

     当前,配电变压器普遍采用30QG120高性能取向硅钢片,典型取值:磁密,匝电压,当端电压变化时,磁密和损耗都随之变化。计算如下:
由计算对比可知,仅仅做5%的电压调整(如231V243V),即可取得18.23%的降损效果。
现在运行的配电无励磁调压变压器,抽头调节范围一般为±5%,如经过智能化改造,实现配电变压器的有载自动调压,无论变压器运行在高电位的哪个范围,经过自动调压实现10%的幅度调整,都可达到节能20%或以上的效果。
